结构组成
1.翼型万向节总成，2.翼型轴叉，3.护套管，4.油杯，5.滑动套，6.轴管，7.翼型节叉
产品特点
1.组装后，传动轴不但两端法兰与车体固定，中间支撑总成也需要固定在车架上。
2.该结构为轻、中、重型系列传动轴；突缘叉和中间凸缘法兰有多种形状：端齿、圆盘、方盘。
3.传动轴长度可根据客户要求尺寸加工。
产品中心
Product Center
产品描述
参数

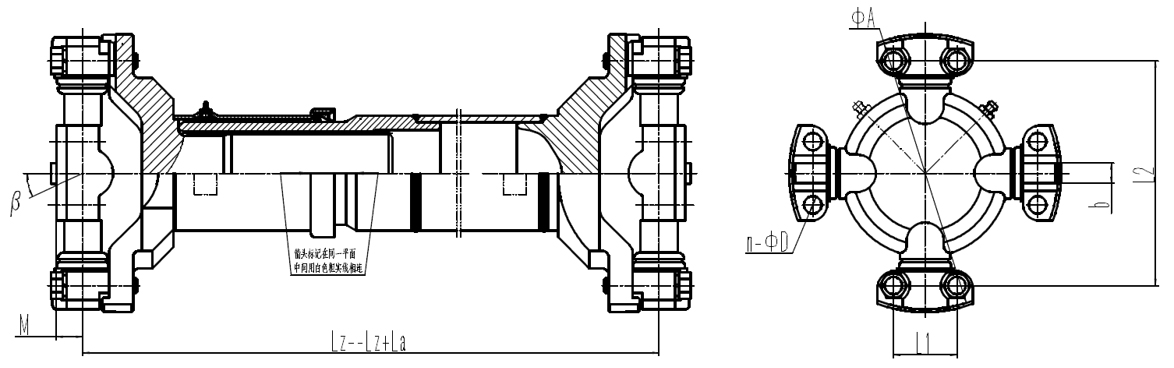

翼型传动轴结构参数图
翼型万向节传动轴结构参数
|
|
Tsmax(N.m) |
L1 |
L2 |
b |
A |
M |
n-ΦD |
β |
Lz |
La |
万向节型号 |
|
6-1 |
4000 |
42.8 |
89 |
14.28 |
115 |
17.3 |
8-Φ10.2 |
15° |
210 |
20 |
5C |
|
6-2 |
6000 |
42.88 |
114.3 |
14.26 |
140.45 |
17.5 |
8-Φ10.5 |
23° |
270 |
20 |
6C |
|
6-3 |
9000 |
49.2 |
117.5 |
15.85 |
148.4 |
20.5 |
8-Φ13.5 |
23° |
226 |
25 |
7C |
|
6-4 |
12000 |
49.2 |
174.6 |
15.85 |
206.4 |
20.6 |
8-Φ13.5 |
25° |
460 |
100 |
8C |
|
6-5 |
21000 |
71.42 |
123.85 |
15.85 |
165.1 |
25.4 |
8-Φ13.5 |
25° |
560 |
80 |
8.5C |
|
6-6 |
27000 |
71.44 |
168.3 |
15.85 |
209.62 |
25.4 |
8-Φ13.5 |
25° |
1200 |
130 |
9C |
|
6-7 |
30000 |
92.1 |
165.1 |
25.35 |
212.9 |
|
8-Φ16.8 |
25° |
880 |
120 |
10C |
说明
1.Tsmax：最大瞬时扭矩N.m;
2.Lz：压缩后最小长度;
3.La：长度补偿量;
4.Lz+La：最大工作长度。
